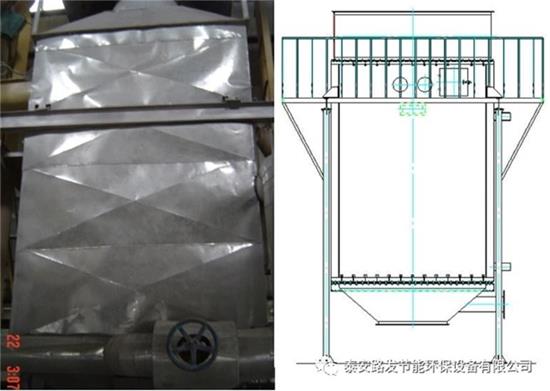

中部的换热主体内置大量的换热管，用于加热二水石膏；

下部的布风箱主要提供等压流化风克服料层床压和辅助流化石膏；

上部的集气罩主要用于收集石膏脱水产生的水蒸气。

流化煅烧机按照热源不同，一般分为导热油式煅烧机、蒸汽式煅烧机、热风式煅烧机；

按照长高比可分为立式和卧式；

按照换热床的分割板可分为两室、四室等多室。

设备的适应范围

流化煅烧机主要用于粉状二水石膏的脱水，包括粉磨后的天然石膏、烘干后的磷石膏、脱硫石膏、钛石膏、盐石膏、柠檬石膏等工业副产石膏。适宜的物料粒度小于5mm，物料初始水分小于5%。

设备热源选择

蒸汽热源：一般选用饱和蒸汽，压力不低于1.0Mpa，理想的为1.3 - 1.5Mpa，也可以选择过热蒸汽，压力同上，但选择过热蒸汽时，应根据过热度适当加大换热器面积，补偿减温需要。当然，也可以把过热蒸汽减温变成饱和蒸汽后使用。

导热油热源：一般由燃气或燃油等导热油锅炉提供，压力0.3 - 0.5Mpa，温度190 - 220℃。

热风热源：一般由天然气热风炉、燃油热风炉、燃煤热风炉（需要净化处理）等产生，热风的温度400 - 600℃之间。如果选用燃煤热风炉，建议尽可能降低烟尘含量，防止烟尘堵塞换热管和微细粉尘造成换热效率的降低。

设备的热效率

流化煅烧机的热效率不低于90%，传热实际上属于床换热，换热器管内走热介质，管外走石膏粉，热介质通过辐射、传到方式把热量给石膏床，新进的石膏粉与床内的热石膏混合换热，具有较高的换热效率。除了底部布风箱进入的少量流化风外，大部分热量都是用于石膏的脱水，设备的热损经过保温可以有效降低，底部通入的流化风也可以把颗粒热量回收加热，因此，热介质的热量基本都是用于石膏的升温、分解，蒸发。

设备工作原理

石膏流化煅烧机上进料、上出料的连续煅烧，进出料口有一定的高差。换热器的上界面以上装有连续进料的投料机，换热器被隔板分离防止物料短路，在床层内装有大量的加热管，管内的加热介质为高温烟气、蒸汽或导热油，热量通过管壁传递给管外的石膏粉床，使石膏粉脱水分解。

在煅烧部分上部，装有一个集气罩，气体离开流化床时带出来的少量粉尘，由集气罩收集的部分后自动返回流化床，尾气由排风机抽出，经脉冲袋式除尘器分离后排入大气。正常工作时，从煅烧机底部鼓入空气，通过气体分布板进入流化床。鼓入的空气不需要很多，稍稍超过临界气速，使床层实现流态化即可。此时淹没在流化床中的加热管向物料传递大量的热量，使二水石膏粉达到脱水分解的温度，二水石膏就在流化床中脱去结晶水并变为蒸气，这些蒸气与炉底鼓入的空气混合在一起，通过床层向上运动。由于蒸气量比鼓入的空气量多得多，所以整个鼓泡床的流态化主要是靠石膏脱水形成的蒸气来实现的。由于在流化床中粉料激烈的翻滚、混合，所以在整个流化床中各处的物料换热迅速、均匀。

连续投入的生石膏粉，一进入床层，几乎瞬间就与床层中大量热粉料混合均匀，在热粉料中迅速脱水分解。为了避免刚加入的生料未完成脱水过程就过早短路排出，设计时在炉子中加了一块隔板，将流化床分成大小两部分，两部分底部是连通的。生石膏粉先进入大的部分，在此脱掉大部分结晶水，然后通过下部的通道进入小的部分，在这里完成脱水过程，再由床层上部自动溢流出炉。

设备性能特点

1.设备结构紧凑，有效传热面积大，占地面积小；

在煅烧机内高密度地安装很多加热管，因此尺寸不大的体积就可以有非常大的传热面积。

另外，煅烧机采用的热源为烟气、蒸汽或导热油，从传热方程式就可看出，由于传热系数和传热面积都较大，总传热量也就大。

2.结构简单，不易损坏

由于物料实现了流态化，设备就不需要有转动的部件，整体结构就简单得多，投产后也几乎不需要维修保养。由于用的是中低温热源，只要换热管选材得当，相对于连续炒锅，设备在任何情况下都没有被烧坏的危险，设备使用寿命也特别长。

3.设备紧凑，占地少：煅烧机是立式布置的设备，设备非常紧凑。

4.能耗较低

热能方面：从热源传递给物料的热能，除了小部分用于加热炉底鼓入的冷空气以及少量的炉体散热损失外，几乎都有效地用于物料的脱水分解。炉子本身的热效率在95%以上。国内流化煅烧机的热耗指标为7.7×105KJ/t建筑石膏；

电能方面：煅烧机不需要转动，也没有搅拌机，物料主要是靠石膏脱水产生的水蒸气来实现流态化的，需要在炉底鼓入的空气也很有限，因此鼓风机的功率也很小。

5.操作方便，容易实现自动控制

流化床有一个特点，就是同层中物料温度基本一致。因此操作中只要控制物料一个设定温度，就可以连续稳定地生产出合格产品。

6.产品质量好，熟石膏相组成比较理想，物理性能稳定

由于采用低温热源，石膏不易过烧，只要控制出料温度合适，成品中基本不含二水石膏，无水石膏Ⅲ也只在3% - 10%以内，其余均为半水石膏。

7.基建投资省，运行费用低

由于煅烧机设备小巧、结构简单、占地少，因此基建投资较同等生产规模的其他类型煅烧设备节省。投产后，由于能耗较低、维修工作量少、使用寿命长，因此运行费用也较省。
